ZJ渣浆泵装配直观图

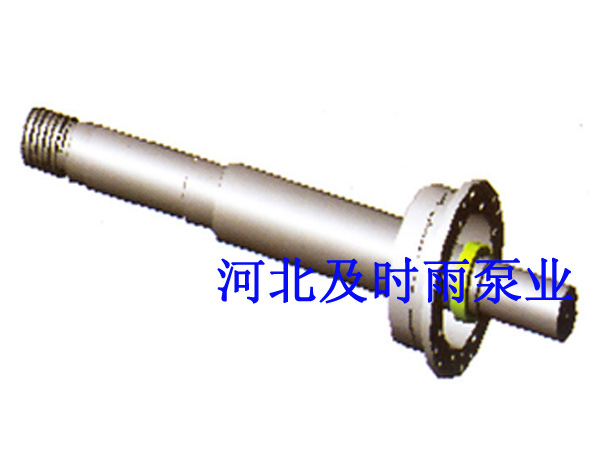

               1.安装轴承、轴承箱、挡套

       2.安装冷却装置、盖板、托架
                    3.安装托加盖

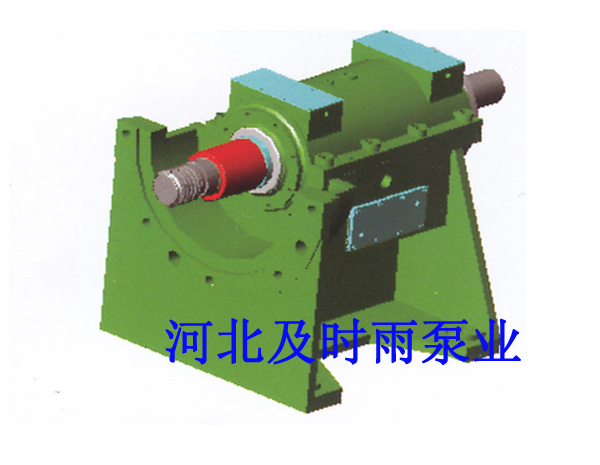

4.安装前后轴承压盖、挡水盘、盖板、拆卸环、轴套

                  5.安装后泵壳

   6.安装水封环、填料、填料压盖、填料箱

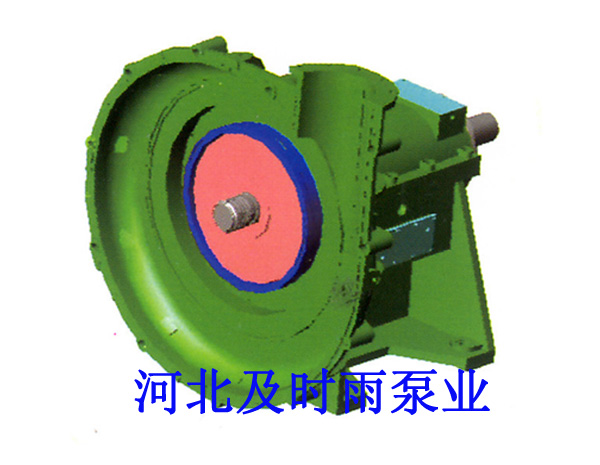

                  7.安装副叶轮

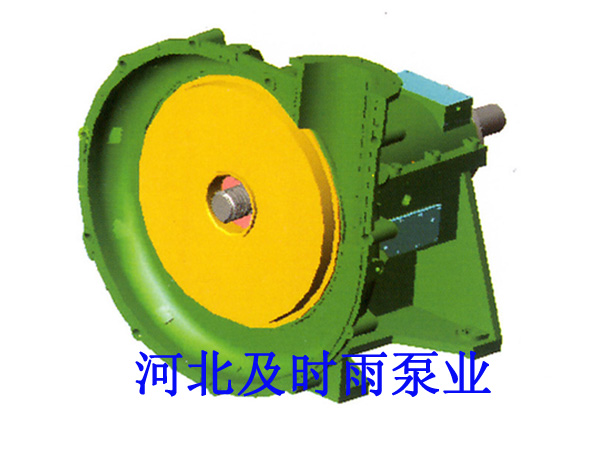

                 8.安装后护板

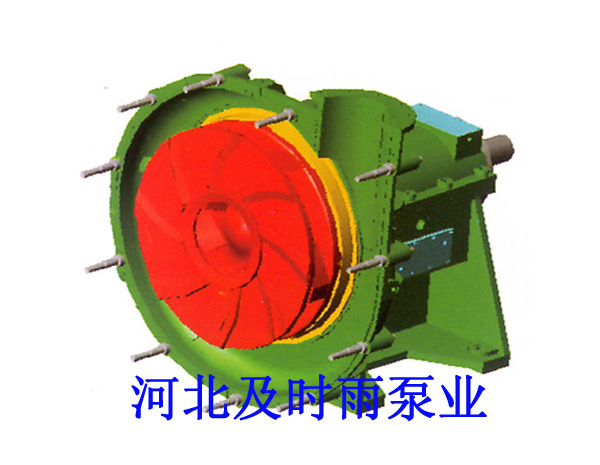

       9.拧上叶轮，安装双头螺丝

              10.安装蜗壳


              11.用压板顶住蜗壳，防止下掉

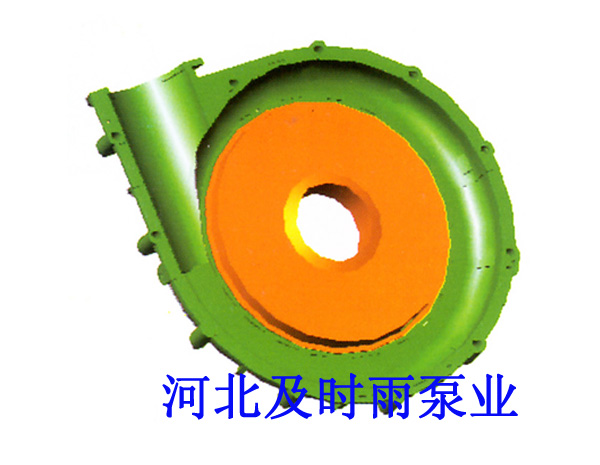

        12.前泵壳上安装前护板

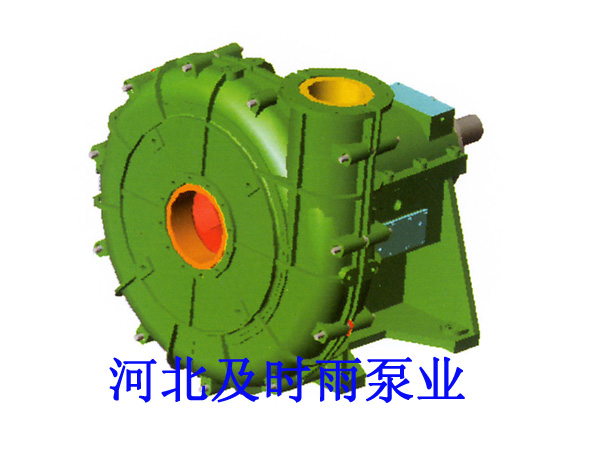

       13.将前泵壳和后泵壳用螺栓联好

            14.安装进、出水短管

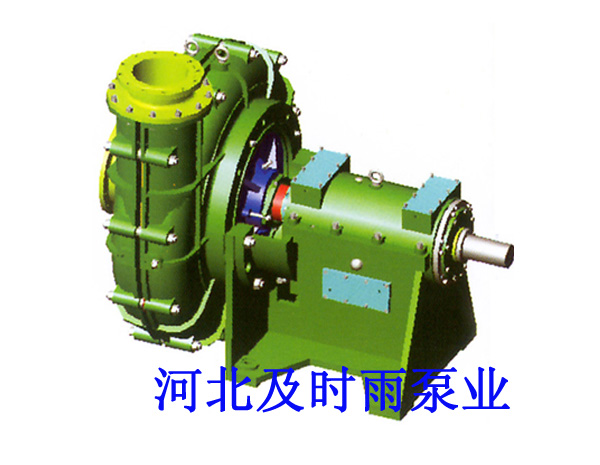

           15.安装联轴器
